Récuperer les données NMEA dans Avalon sans multiplexeur Wifi additionnel

Récupérer les données NMEA de votre bateau peut être très interessant pour pouvoir:

  • Utiliser le GPS du bord, généralement beaucoup plus performant que le GPS de votre tablette, notamment en départ de régate.

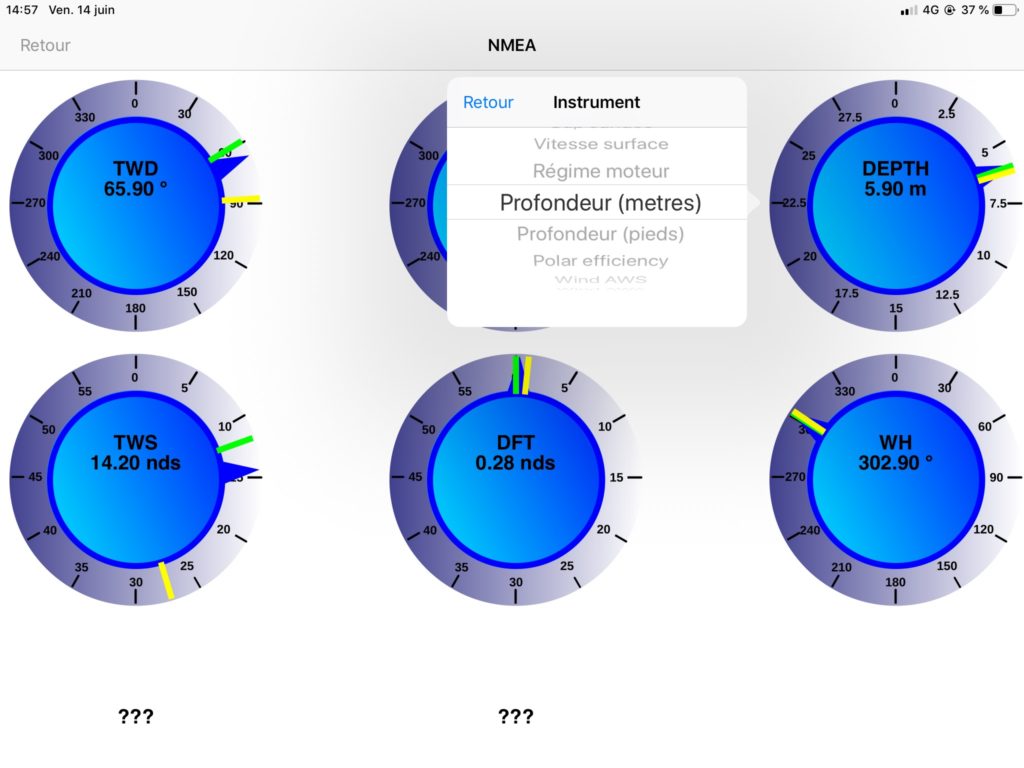

  • Visualiser dans Avalon une multitude d’informations:
    • Les information de vent: vitesse, direction et angle au vent pour le vent réel, le vent apparent et le vent sur terre.
    • La mesure du courant réel: vitesse et direction.
    • La profondeur, qui peut être nécéssaire si vous voulez utiliser une alarme de mouillage sur la profondeur.
    • Vitesse et cap du bateau sur l’eau
    • Et surtout l’indicateur de performance qui représente le ratio entre la vitesse sur l’eau et la vitesse théorique donnée par les polaires.

L’équipement utilisé sur mon bateau est:

  • Ecran multi fonctions Raymarine E 80
  • Un cable Raymarine R08004 qui permet de connecter les entrées sorties NMEA 0183 sur le E80. Ce cable n’est plus vendu par Raymarine mais peut être achetée sur eBay.
  • Un transpondeur AIS Emtrak B360, qui possède une fonction multiplexeur Wifi et qui intègre son propre GPS)
  • Un splitter d’antenne VHF Emtrak S300.

Le montage est simple:

Et vous aurez:

  • l’affichage des cibles AIS sur votre écran multifunctions Raymarine
  • l’ensemble des information NMEA sur Avalon
  • l’utilisation du GPS de bord dans Avalon, qui économisera l’energie de la tablette.

Le B360 émet suivant le protocole TCP et donc ne permet la connection que d’une tablette, mais comme Avalon possède la faculté de pouvoir utiliser une tablette/téléphone en répétiteur AIS/NMEA en UDP, vous pourrez connecter autant de tablettes que vous souhaitez à bord.

Il ne vous reste plus qu’à connecter Avalon Offshore au B360.

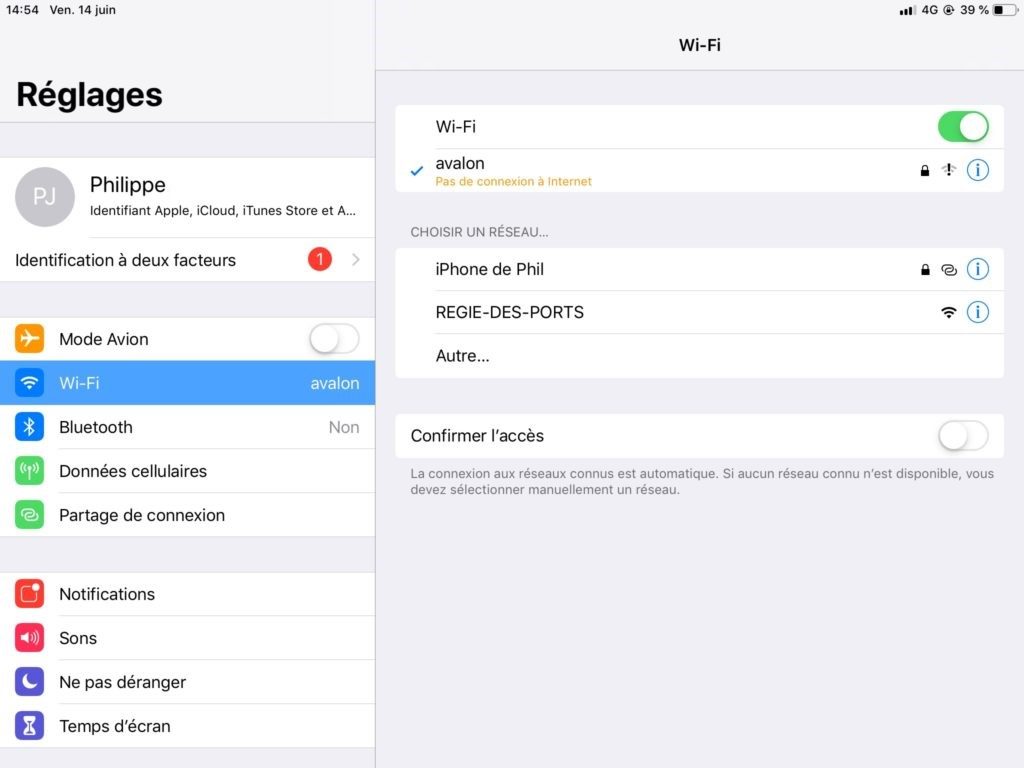

  • Se connecter sur le Wifi du bord (Emtrak B360) dans les réglages de la tablette.

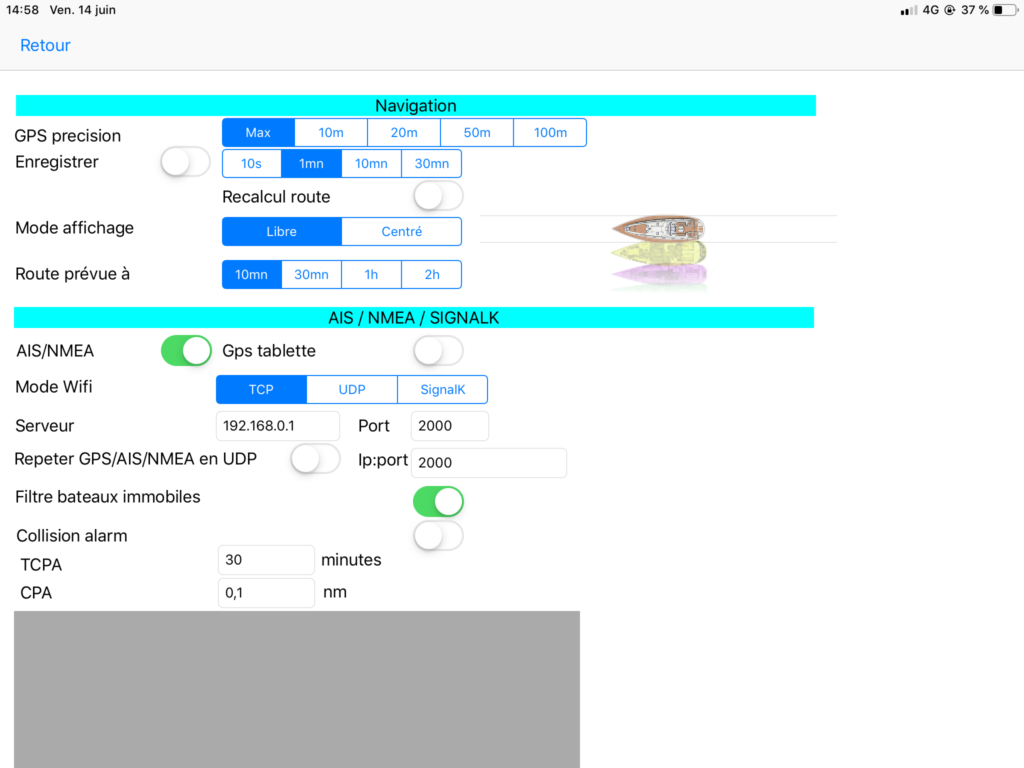

  • Rentrer les paramètres de connection dans le module Navigation

Cette configuration vous évite d’acheter un multiplexeur Wifi additionnel.

Bonnes navigations,

Philippe
